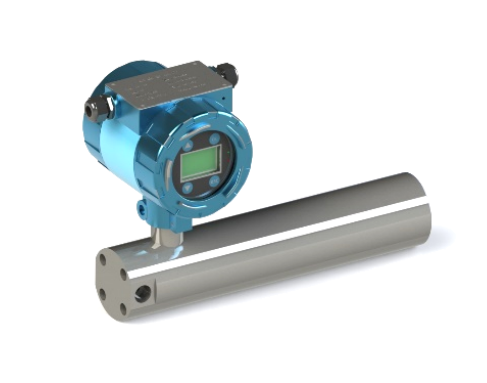

ZN6005振动式U型管浓度计
ZN6005振动式U型管浓度计传感器是利用振动式原理测量流过某一封闭管道中流体浓度的仪器设备，用于流体浓度的实时测量。流体浓度直接取决于充满流体的振动管的振动频率。同时有温度传感器为其提供温补，和出厂前压力值进行压力补偿和粘度补偿。
液体浓度计采用弹簧质量原理测量液体浓度。测量方式是传感器测量介质的手段方式，不同原理拥有着本身的优点和局限性，此液体传感器采用U型管设计结构，工作原理基于振动元件的振动频率与浓度之间的关系。
测量管的一部分通过电反馈驱动系统激励(发射传感器)振动并保持其固有的谐振频率。振动质量的变化(由于流体浓度的变化)会改变由接收传感器时的共振频率。振动管的质量由两部分组成：振动管本身质量和振动管内液体的质量组成，而振动管本身的质量在出厂前就已经决定，所以振动管内液体的质量是由管内液体浓度和液体体积所决定，由于管的大小已经确定、体积已经确定，故振动管内液体的浓度与振动管的震动频率成相关性。信号通过后置电连接器输出到浓度处理单元。
ZN6005振动式U型管浓度计的特点：
◆ U型测量管，用于敏感性流体测量
◆ 同时测量液体浓度、温度，密度，波美度(多变量)等等
◆ 不受过程干扰的影响
◆ 标准内径：8mm
材料:
-传感器外壳：不锈钢1.4301/1.4307(304)
-测量管等接液材质：316L、2205、哈氏合金、钛材等(可定制)
-过程连接：不锈钢316L、2205、哈氏合金、钛材等(可选)
ZN6005振动式U型管浓度计的技术参数
性能 | 参数 | |||
精度 | ±0.1%voI（特定范围）±0.3%voI ±0.5%voI 标定范围0~30% | |||
重复性 | ±0.01%voI | |||
浓度工作范围 | 0-10%；0-20%；0-30%；0-100% | |||
过程温度影响 | （已校正）±0.01%（每 °C） 指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差 | |||
过程压力影响 （已校正） | （已进行校正）忽略不计 指由于过程压力偏离标定压力而引起的传感器流量和浓度敏感度变化。如要测定工厂标定压力，请参考厂家的标定文件。如果数据不可用，请联系我们 | |||
过程粘度影响 | 补偿后无影响 | |||
工作压力 | 0-0.6MPa(更高请联系我们) | |||
试验压力 | 在最大工作压力1.5倍的压力下进行测试 | |||
介质温度 | –50℃~+200℃（更高可选请联系我们） | |||
防护等级 | IP65或者IP67 | |||
抗干扰性 | 抗振性、抗冲击性、符合企业生产标准 | |||
过程连接 | 卫生型 | 卫生导管连接 | ||
工业型 | 工业导管连接 | |||
安装方式 | 管道或者罐体安装 | |||
接液管道 | 标准型 | 316L不锈钢 | ||
防腐型 | 2205、哈氏合金c22、钛或其他 | |||
重量 | 标准型 | 6KG | ||
防腐型 | 按实际材质 | |||
材质选择： 对于316L、哈氏合金 C22、钛、2205等材质在应用于腐蚀性介质时，可在选用前请咨询我们，确定最终材质。 | ||||
