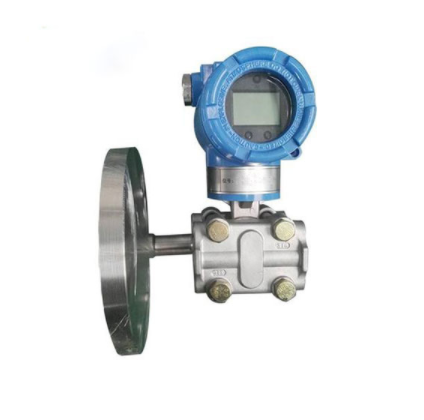

ZK3051单法兰液位计
ZK3051单法兰液位计是根据压力感应原理，通过液体的密度计压力的变化而计算出当前液体的高度。液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。
ZK3051单法兰液位计的特点：
1.结构简单：无任何可动或弹性元件，因此呆靠性很高，维护量很少。
2.安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
3.调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
4.用途广泛：适用于高温高压、强腐蚀等介质的液位测量。
技术参数:
● 测量对象：粘稠的、温度较高的液体
● 测量膜盒：不锈钢316L
● 测量膜片：不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜
● 过程法兰：不锈钢304
● 填充液：硅油、氟油
● 密封圈：丁腈橡胶（NBR）、氟橡胶（FKM）、聚四氟乙烯（PTFE）
● 变送器外壳： 铝合金材质，外表喷涂环氧树脂
● 外壳密封圈 ：丁腈橡胶（NBR）
● 电气连接：M20×1.5电缆密封扣，接线端子适用于0.5mm2～2.5mm²的导线
● 过程连接：压力连接：法兰直接安装，法兰规格见选型表
● 低压侧压力容室上有NPT1/4内螺纹，连接附件见选型表
● 重量：DN50/2" 约7kg～10kg；DN80/3" 约8kg～11kg；DN100/4" 约9kg～12kg
● 外壳防护等级：IP67
产品选型：
ZK3051 | 法兰式液位变送器 | |||||||
代码 | 量程范围KPa | |||||||
3 | 0-1.3～7.5 | |||||||
4 | 0-4-40 | |||||||
5 | 0-40～200 | |||||||
6 | 0-0.16～700 | |||||||
代码 | 输出 | |||||||
E | 4-20mA | |||||||
S | 智能式(HART协议） | |||||||
代码 | 公称直径尺寸(mm) | 插入筒长度(mm) | 高压侧隔膜片材料 | |||||
A0 | (3〞)80 | 平 | 316LSST | |||||
A2 | (3〞)80 | 50 | 316LSST | |||||
A4 | (3〞)80 | 100 | 316LSST | |||||
A6 | (3〞)80 | 150 | 316LSST | |||||
B0 | (4〞)100 | 平 | 316LSST | |||||
B2 | (4〞)100 | 50 | 316LSST | |||||
B4 | (4〞)100 | 100 | 316LSST | |||||
B6 | (4〞)100 | 150 | 316LSST | |||||
C0 | (3〞)80 | 平 | 哈氏C-276 | |||||
C2 | (3〞)80 | 50 | 哈氏C-276 | |||||
C4 | (3〞)80 | 100 | 哈氏C-276 | |||||
C6 | (3〞)80 | 150 | 哈氏C-276 | |||||
D0 | (4〞)100 | 平 | 哈氏C-276 | |||||
D2 | (4〞)100 | 50 | 哈氏C-276 | |||||
D4 | (4〞)100 | 100 | 哈氏C-276 | |||||
D6 | (4〞)100 | 150 | 哈氏C-276 | |||||
E0 | (3〞)80 | 平 | 钽 | |||||
F0 | (4〞)100 | 平 | 钽 | |||||
代码 | 安装法兰 | |||||||
A | 3〞150lb | |||||||
B | 4〞150lb | |||||||
C | 3〞300lb | |||||||
D | 4〞300lb | |||||||
结 构 材 料 | ||||||||
法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||
316不锈钢 | 316不锈钢 | 316不锈钢 |
硅油 | |||||
316不锈钢 | 316不锈钢 | 哈氏合金C | ||||||
316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||||
316不锈钢 | 316不锈钢 | 钽 | ||||||
哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||
哈氏合金C | 哈氏合金C | 钽 | ||||||
选项 | ||||||||
0-100%线性指示表 | ||||||||
LED显示表 | ||||||||
LCD显示表 | ||||||||
管装弯支架 | ||||||||
板装弯支架 | ||||||||
管装平支架 | ||||||||
侧面泄放阀在压力室上部 | ||||||||
侧面泄放阀在压力室下部 | ||||||||
1/2NPT锥管螺纹接头 | ||||||||
丁字形螺纹接头M20×1.5，带后部焊接Ф14 | ||||||||
引压管的球锥连接头 | ||||||||
隔爆型dⅡBT4 | ||||||||
本安型iaⅡCT6 | ||||||||
