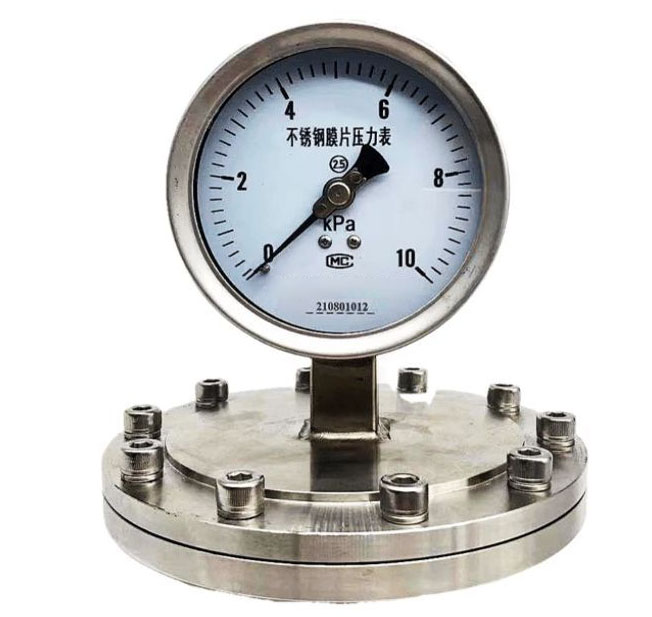

YPF膜片压力表
YPF膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。
技术指示
精确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装。
外壳防护等级：IP64

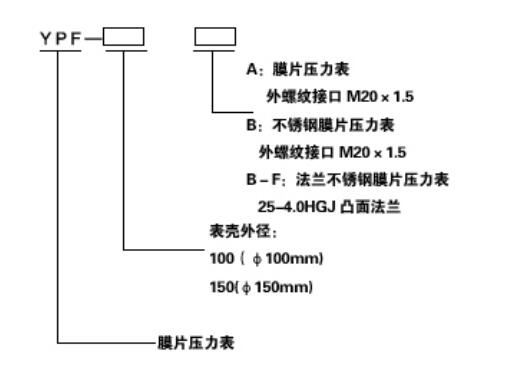

膜片压力表型号 | 膜片压力表标度范围 | 承压部 寸D1 | 表壳 外径D | 重量kg |
YPF-100A | 0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa | φ85 | φ100 | 1.6 |
YPF-100B YPF-100B-F | ||||
φ115 | ||||
YPF-150A | φ85 | φ150 | 1.8 | |
YPF-150B YPF -150B-F | ||||
φ115 | ||||
YPF-100B YPF-100B-F | 0～1.6、0～.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa | φ160 | φ100 | 2.9 |
YPF-150B YPF-150B-F | φ160 | φ150 | 3.2 |
膜片压力表导压系统及外壳等主要零件的材质
膜片压力表型号 | 膜片压力表名称 | 膜片压力表导压系统 | 表壳材料 | ||
膜片 | 法兰接头 | 密封垫圈 | |||
YPF-100A 150A | 膜片压力表 | Cr15Ni7Mo (PH15-7Mo) 316H(≤25KPa) | 1Cr18Ni9 | 丁腈橡胶 | 铸铝 |
YPF-100B 150B | 不锈钢膜片压力表 | 聚四氟乙烯 | 1Cr18Ni9 | ||
YPF-100B-F 150B-F | 法兰不锈钢膜片压力表 | ||||
外形尺寸
YPF-100A | YPF-100B | YPF-100B | YPF-150A | YPF-150B | YPF-150B-F | |
D | φ100 | φ110 | φ110 | φ150 | φ160 | φ160 |
H | 66 | 66 | 66 | 91 | 91 | 91 |
h | 32 | 32 | 36 | 32 | 32 | 36 |
