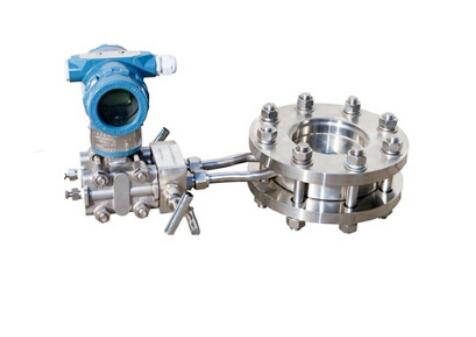

KB-ZN标准孔板流量计

 KB-ZN标准孔板流量计可用于测量管道中液体、气体、蒸汽的流量。标准孔板可以采用角接取压（包括环室取压）、法兰取压或D－D/2取压三种取压方式。

 KB-ZN标准孔板流量计的测量原理

 充满管道的流体流经管道内的节流装置，流束将在节流件处形成局部收缩从而使流速增加，静压力降低于是在节流件前后产生了静压力差，流体流速愈大，在节流体前后产生的差压值愈大，所以可通过测量差压来衡量流体流过节流装置的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。

流量与差压的关系有下列公式确定：

q_m=C/(1-β⁴)^0.5×ξ×π/4×d²( 2△Pρ₁)^0.5

q_v=C/(1-β⁴)^0.5×ξ×π/4×d²( 2△P/ρ₁)^0.5

q_m：质量流量           Kg/s

q_v：体积流量           m³/s

C：流出系数          无量纲

ξ：可膨胀系数       无量纲

d ：节流件的节流孔径   m

△P：差压              Pa

ρ：流体密度         Kg/ m³

KB-ZN标准孔板流量计的适用范围

1、公称直径：50 mm ≤DN≤1200mm  如DN>1200 mm， 需实流标定

2、孔径比β：0.20≤β≤0.75

3、雷诺数范围：当0.20≤β≤0.45时，5000≤ReD           当0.45≤β≤0.75时，10000≤ReD

4、公称压力：PN≤16MPa

5、精度：1级

KB-ZN标准孔板流量计的结构形式

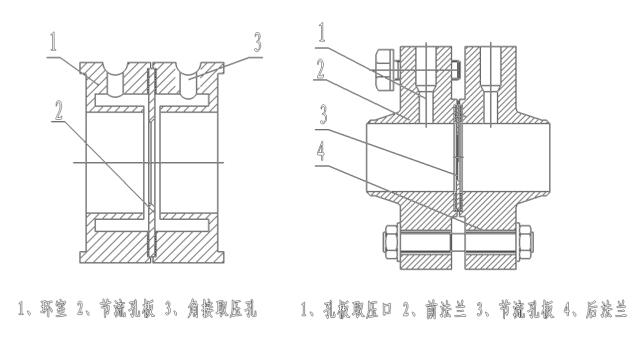

1、角接取压方式。

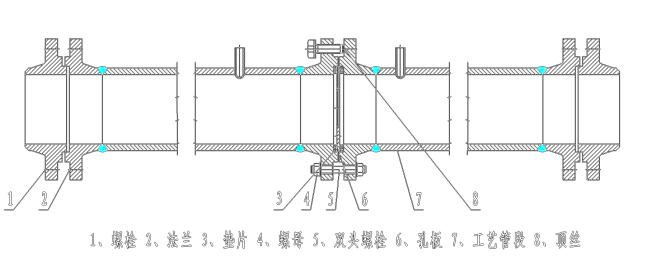

2、法兰取压方式。

3、D－D/2。
